Anlage 2 - H0e


Diese H0e-Modulanlage wurde in meiner Jugendzeit gebaut und nach einigen Jahren wieder abgebaut und teilweise verkauft.

Die Anlage war modular aufgebaut und bestand aus:
  1. Zentraler Teil aus 4 Segmenten - Bahnhof und ein "bisschen" Landschaft.
  2. Handliche Module - Zum Aufbau einer beliebig großen Anlage. Dazu wurde die Modulnorm Compact760 verwendet.

Der Rahmen bestand aus passend zugeschnittenen Plattenteilen und Depron (Schaumstoff). In den Rahmen integriert wurden die mechanischen und elektrischen Verbindungen zwischen den Segmenten. Die elektrischen Verbindungen wurden über Sub-D Buchsen hergestellt. Die Gleise lagen auf 2mm-Korkuntergrund und waren punktuell auf die Korkbettung geklebt. Als Weichenantriebe wurden Roco-Relais, Roco-Weichenantriebe und Bemo-Motorantriebe verwendet. Die Weichen wurden über eine relaisgesteuerte Fahrstraßenschaltung gesteuert. Die Landschaft wurde ähnlich der Styropormethode aufgebaut, als Material wurde jedoch das schon beim Rahmenbau angewendete Depron verwendet. Die Depronschichten wurden nach dem Aufkleben mit Spachtelmasse zur endgültigen Oberfläche geformt.

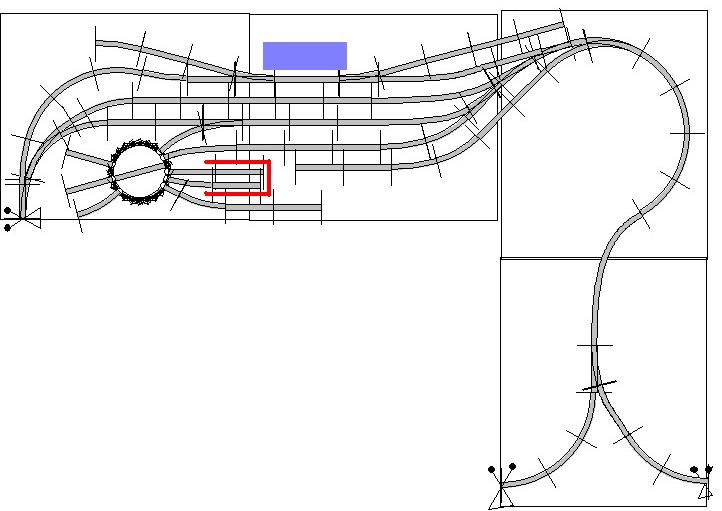

Gleisplan Segmente
Gleisplan Segmente

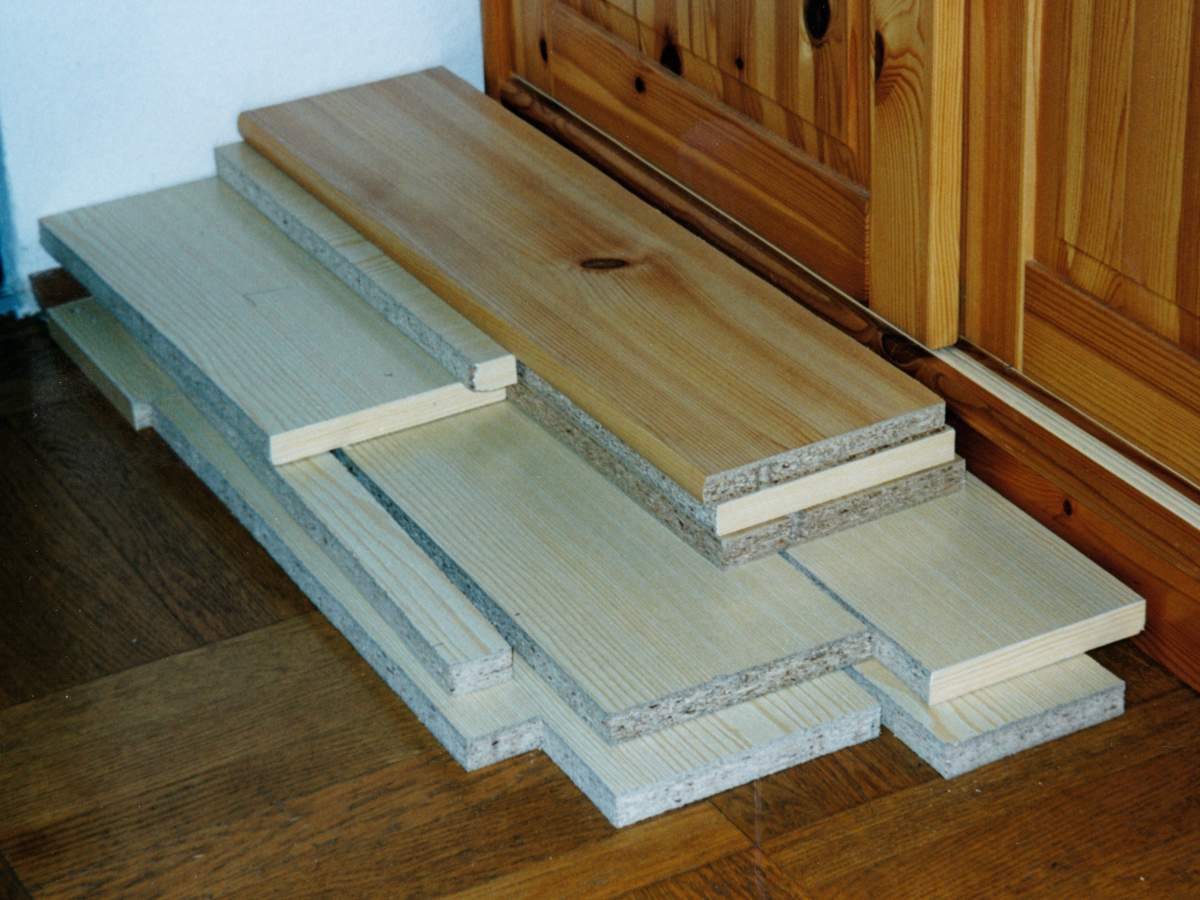

Die zugeschnittenen Grundplattenteile
Die zugeschnittenen Grundplattenteile

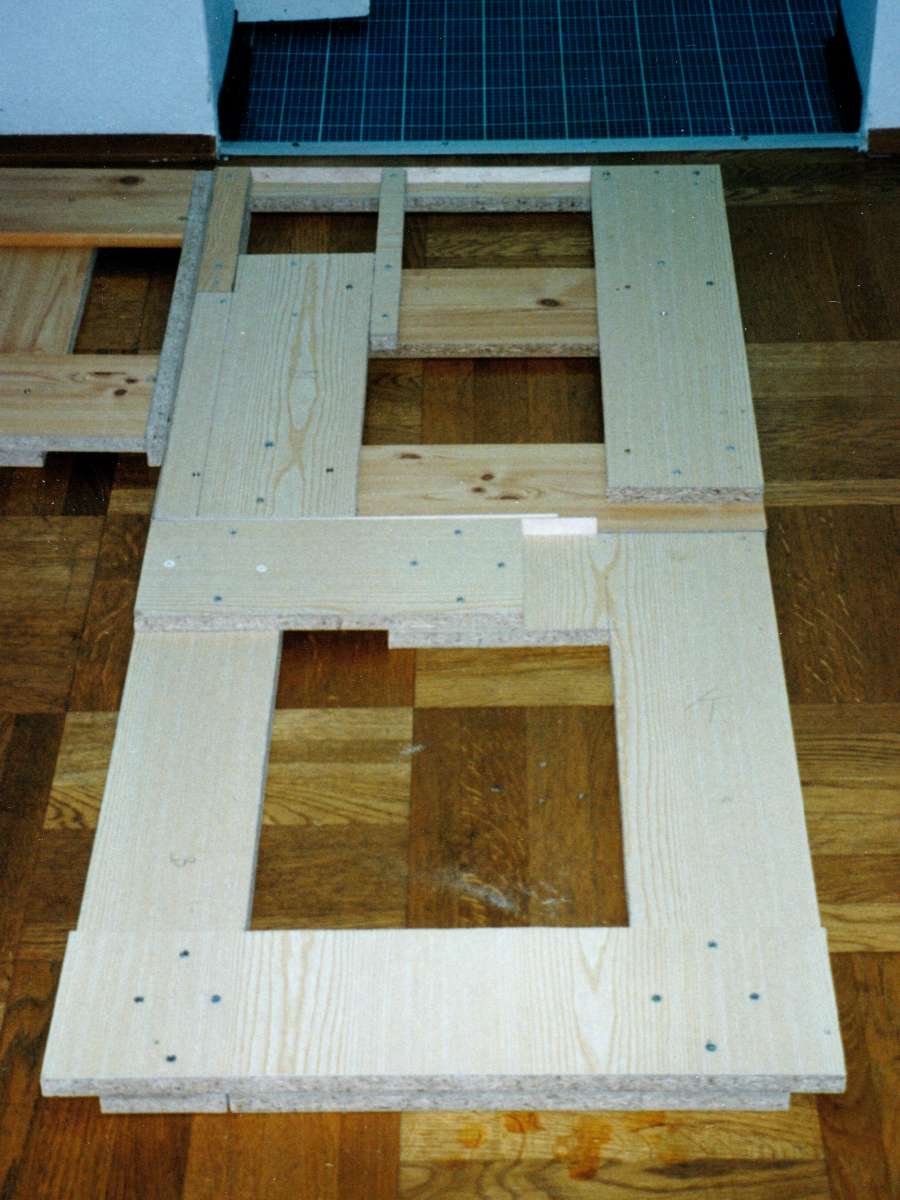

Der fertige Grundrahmen
Der fertige Grundrahmen

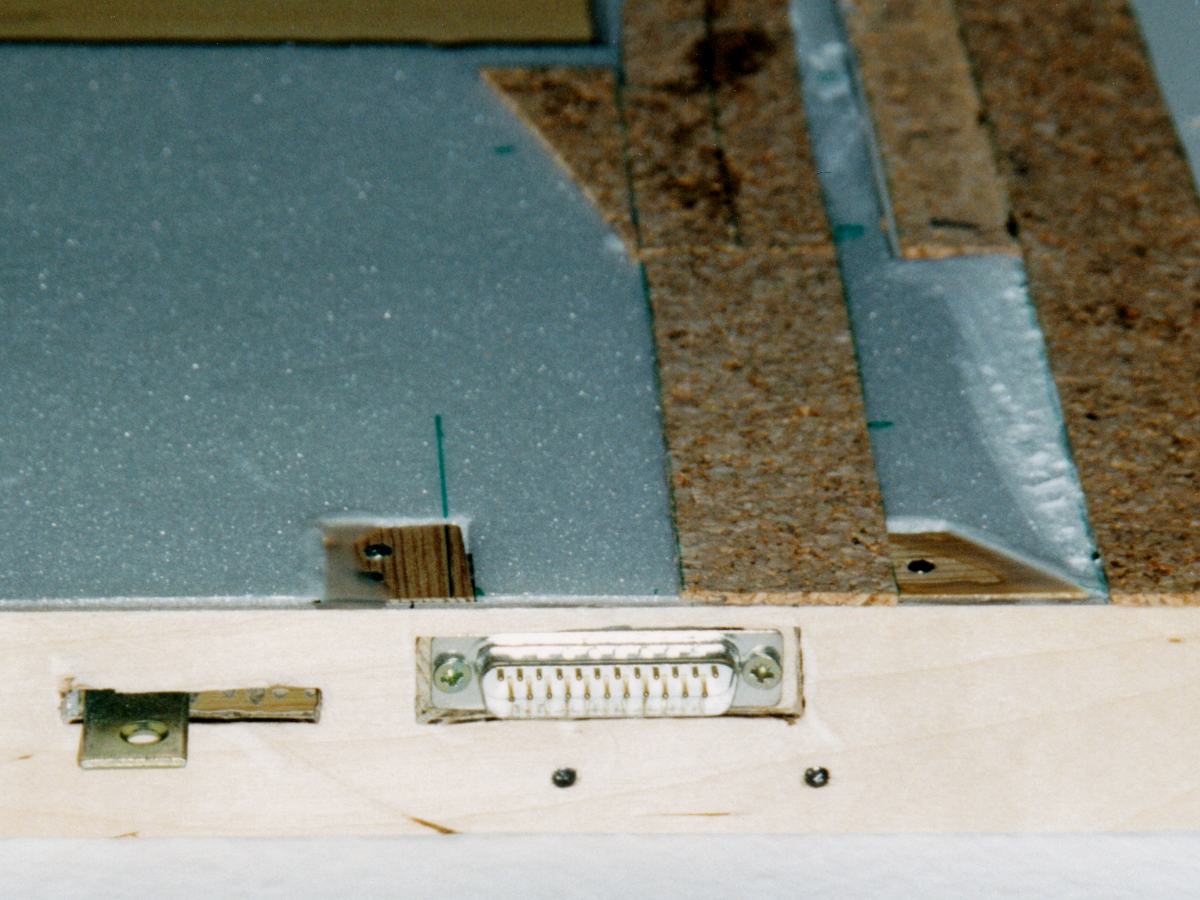

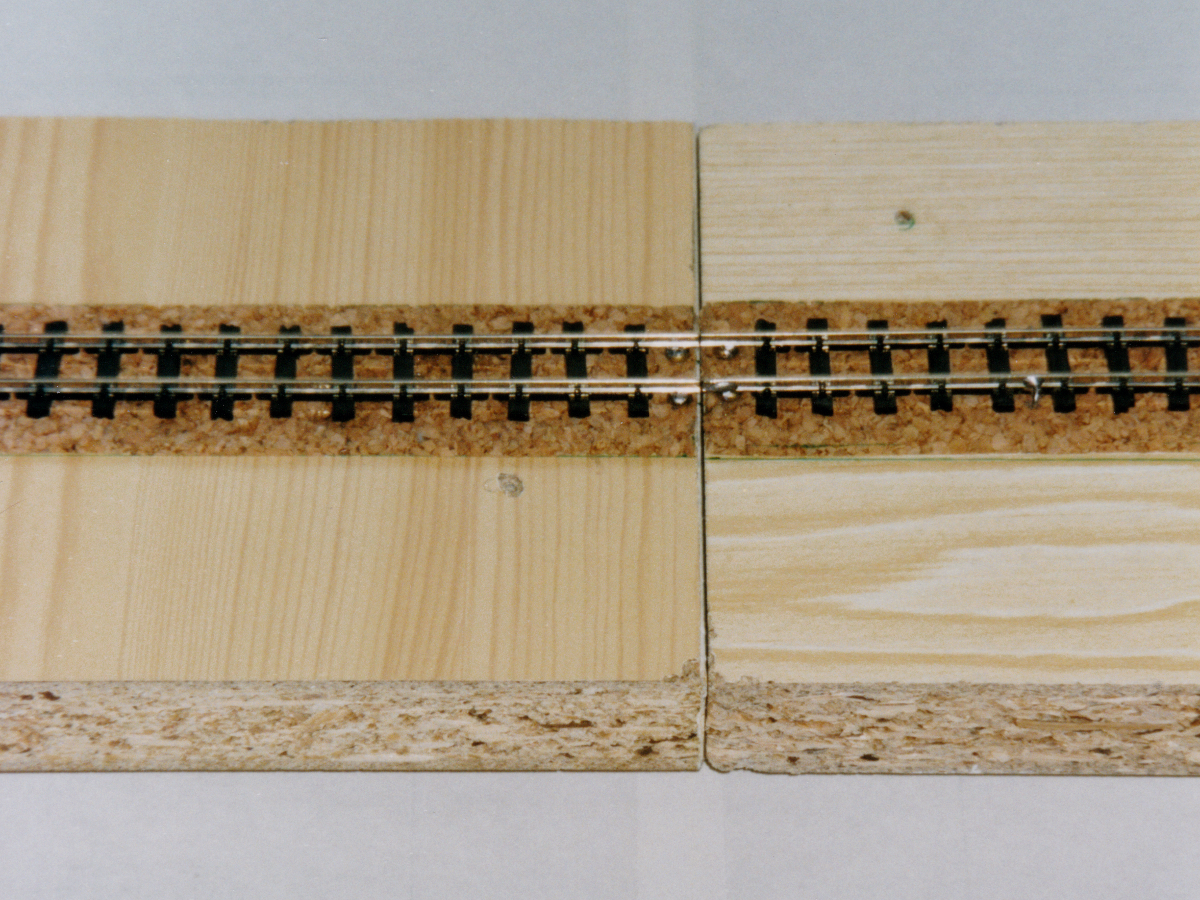

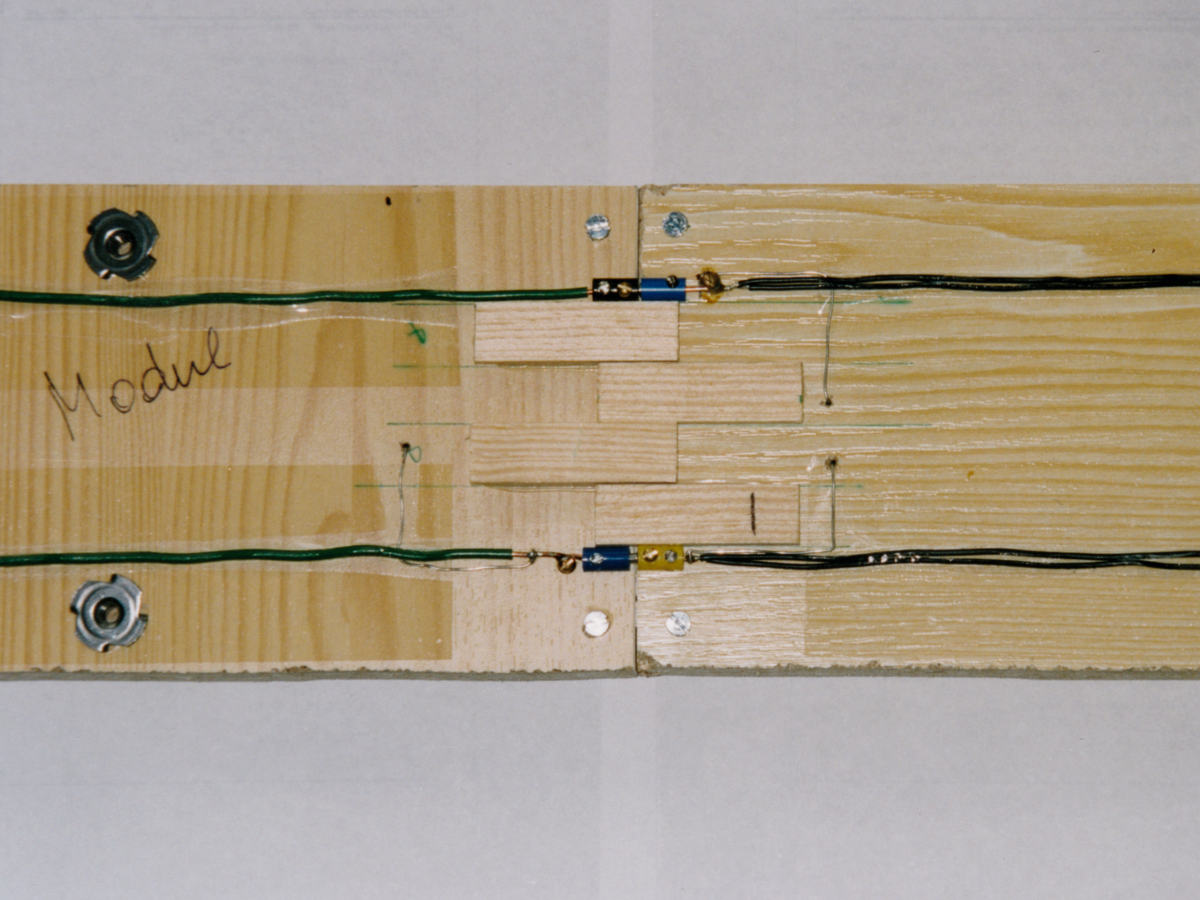

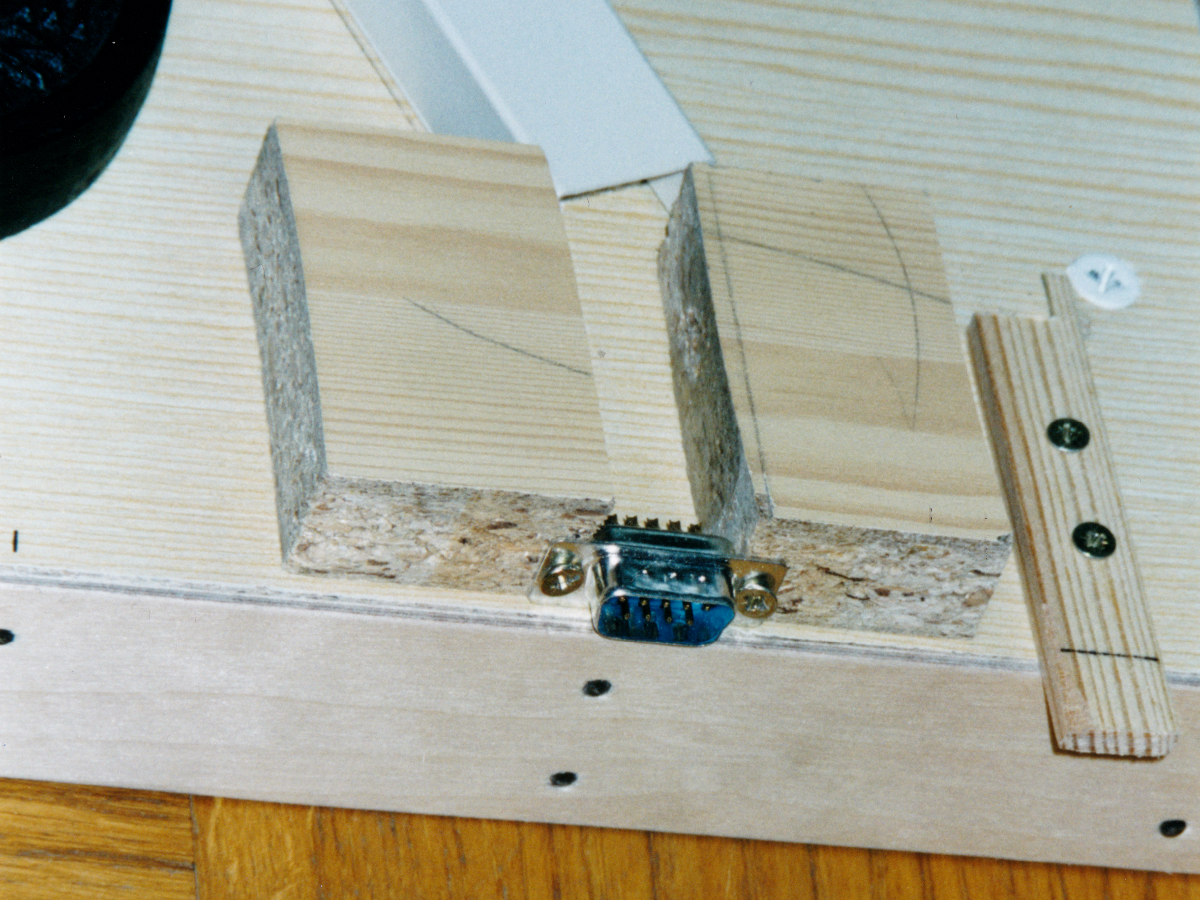

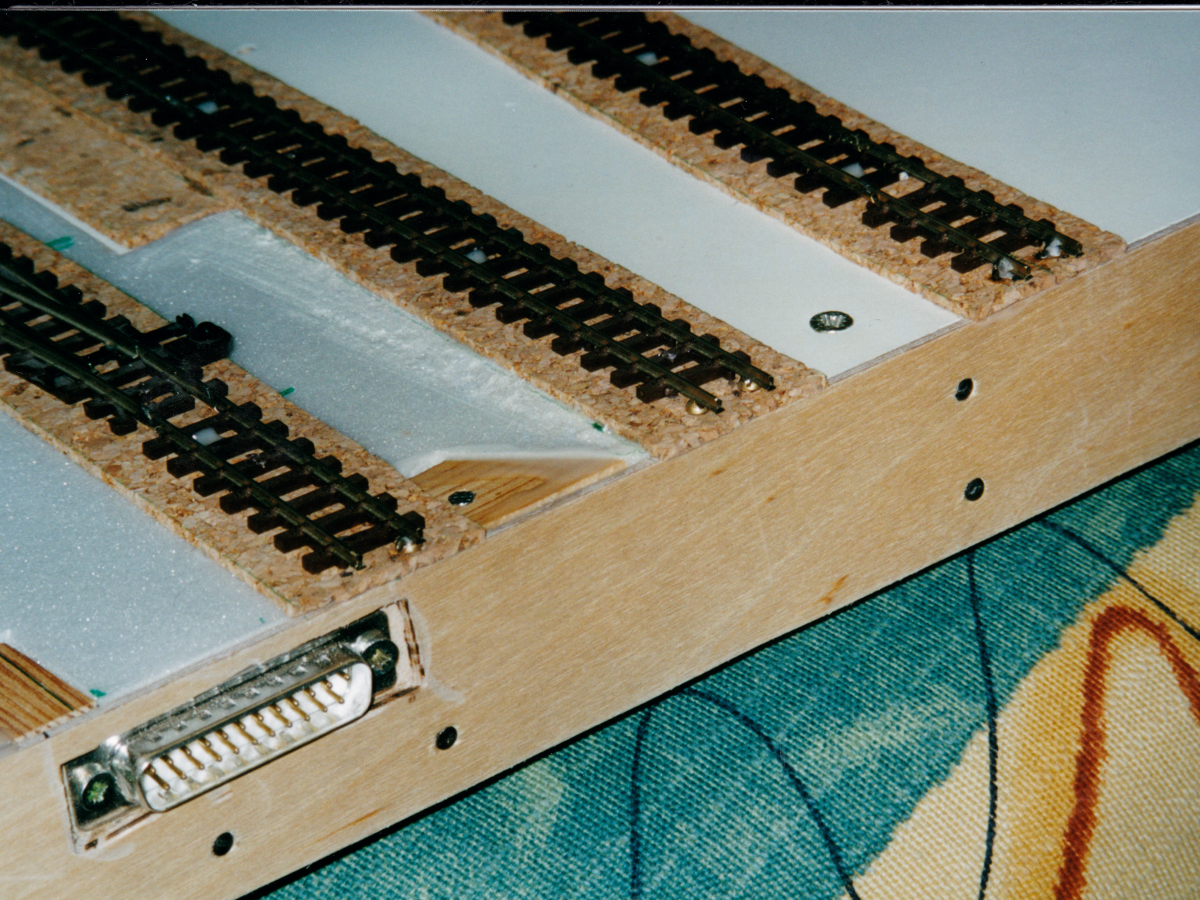

In den Rahmen integrierte mechanische und elektrische Verbindung
In den Rahmen integrierte mechanische und elektrische Verbindung

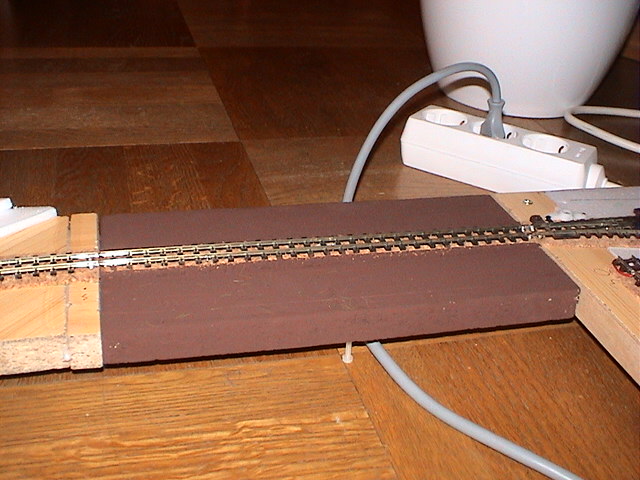

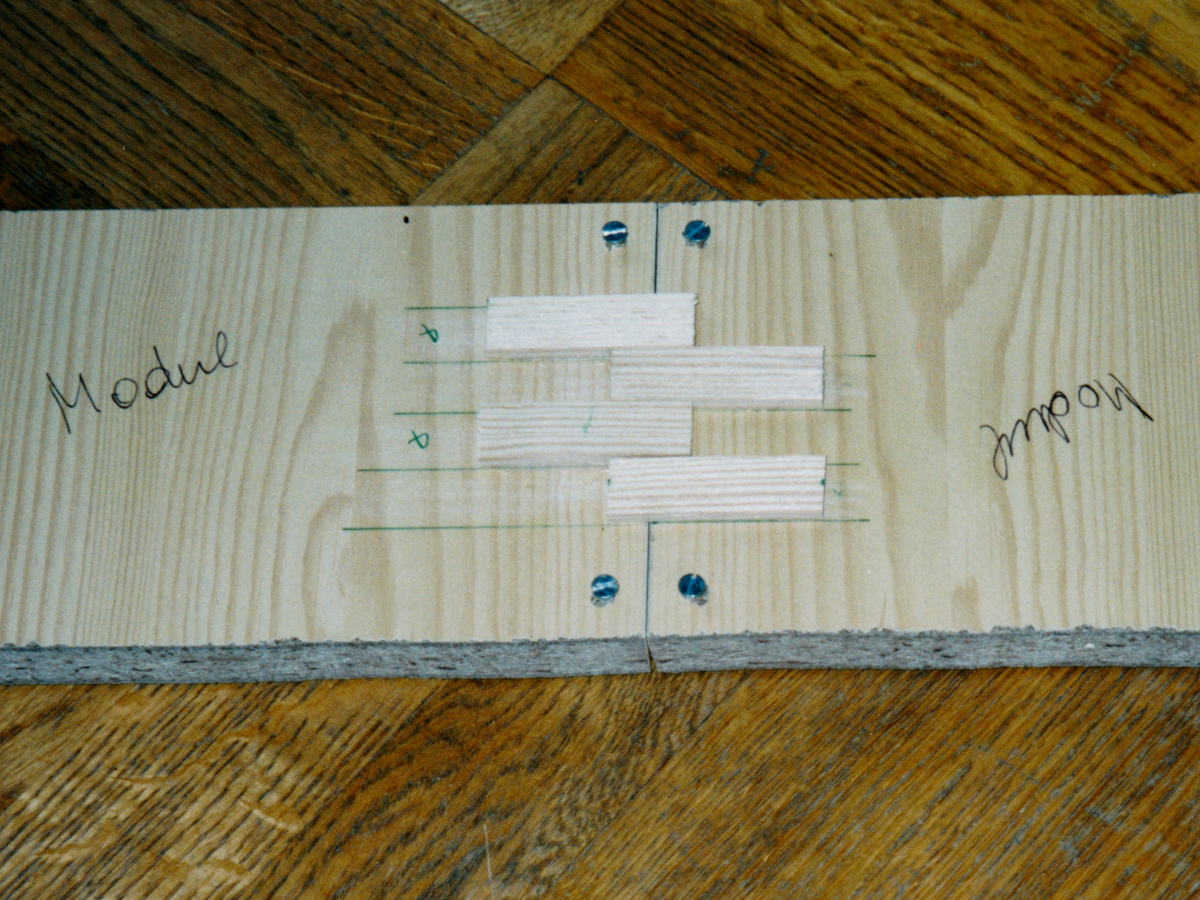

Modulverbinder
Modulverbinder

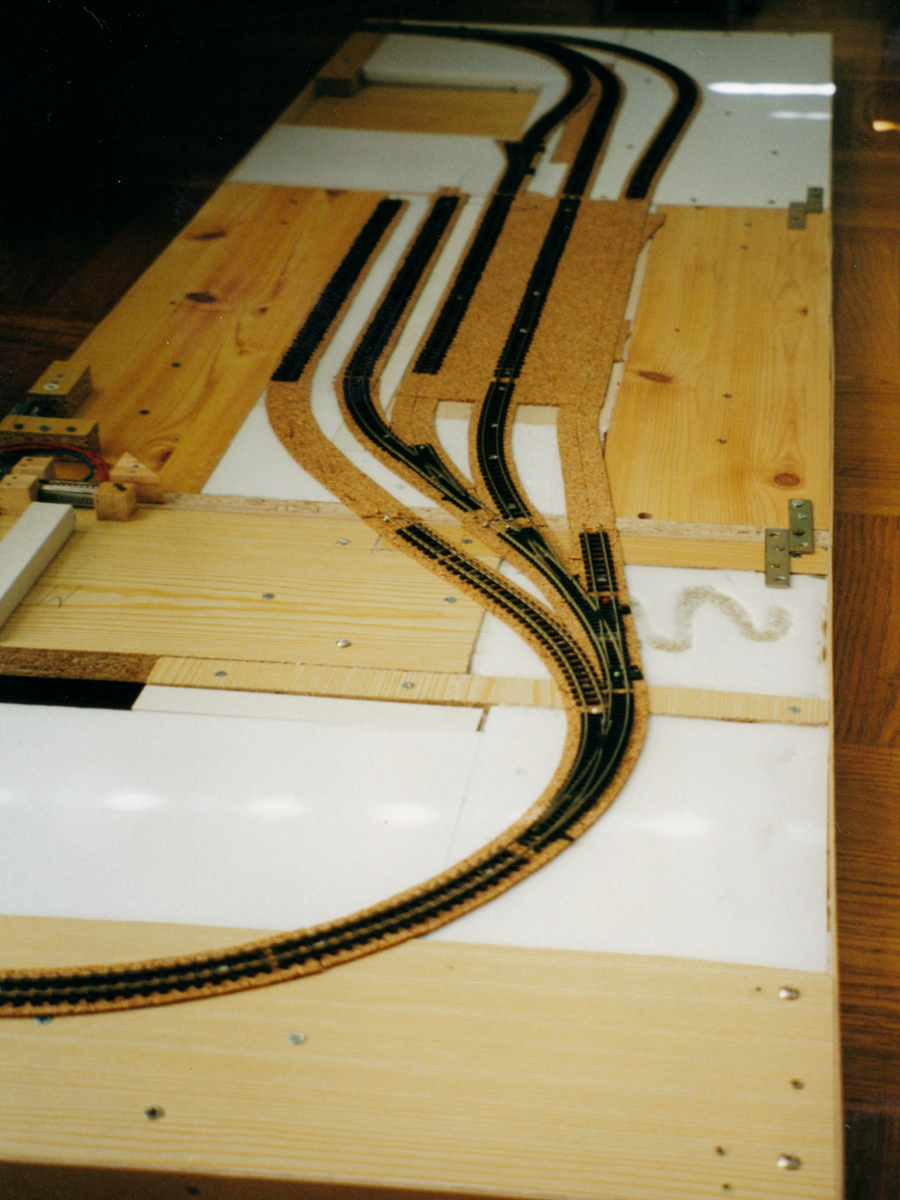

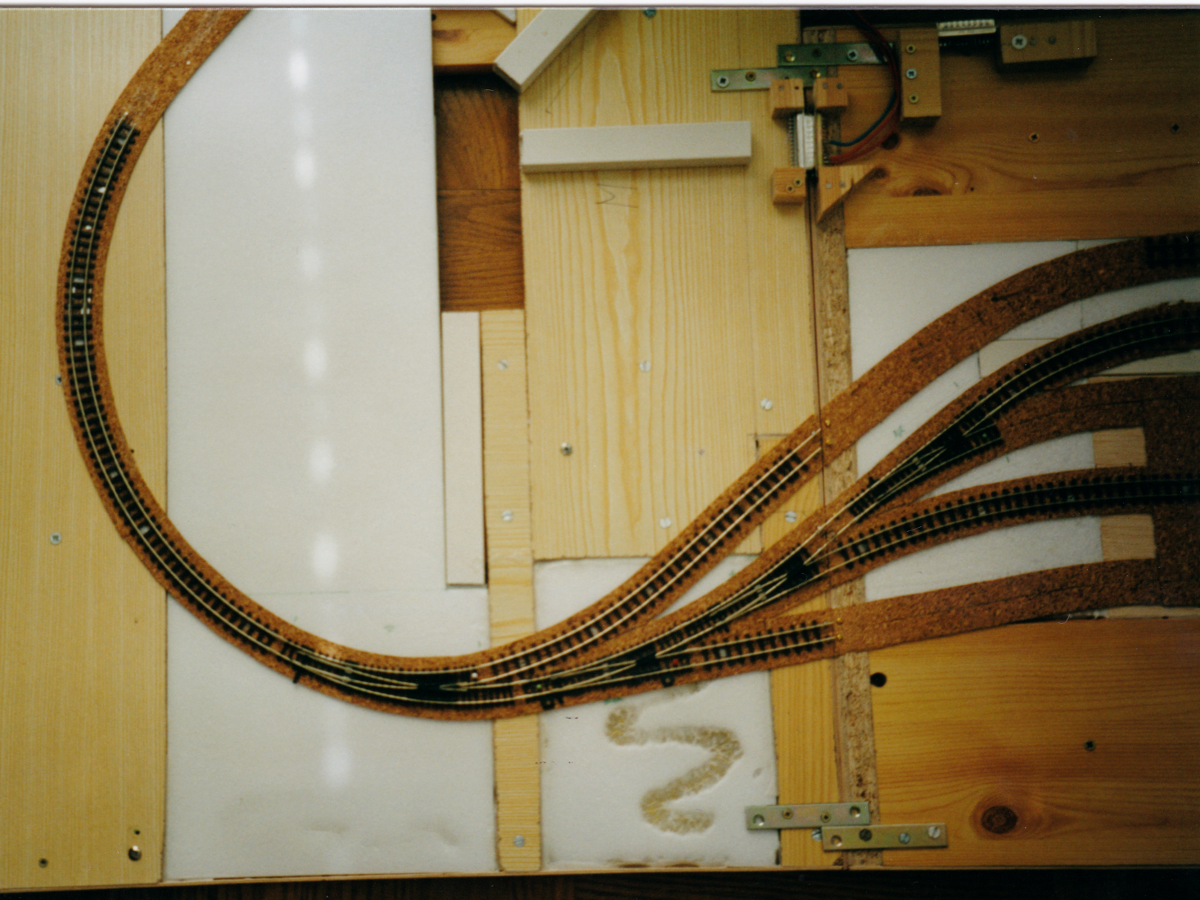

Die rechte Bahnhofsausfahrt mit teilweise verlegten Gleisen
Die rechte Bahnhofsausfahrt mit teilweise verlegten Gleisen

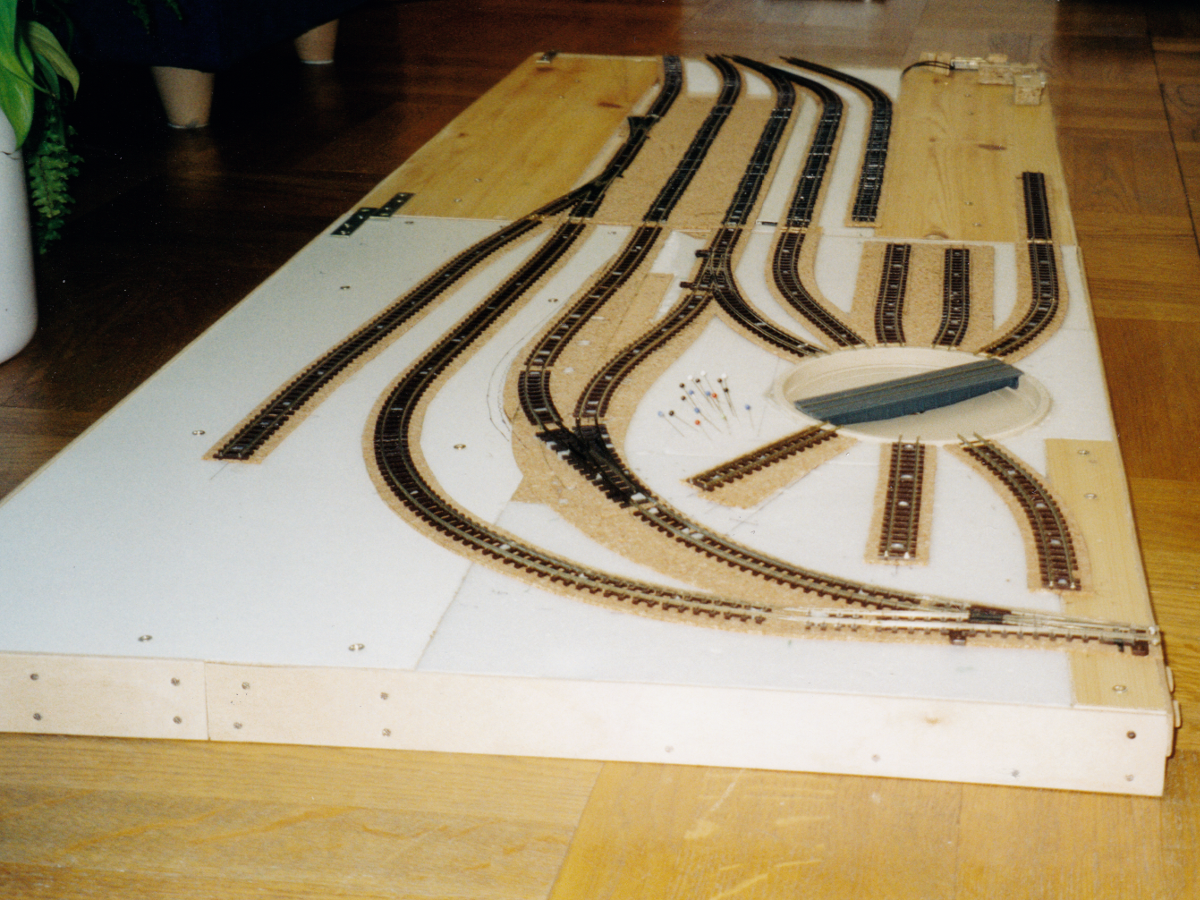

Die 3 Bahnhofssegmente zusammengefügt
Die 3 Bahnhofssegmente zusammengefügt

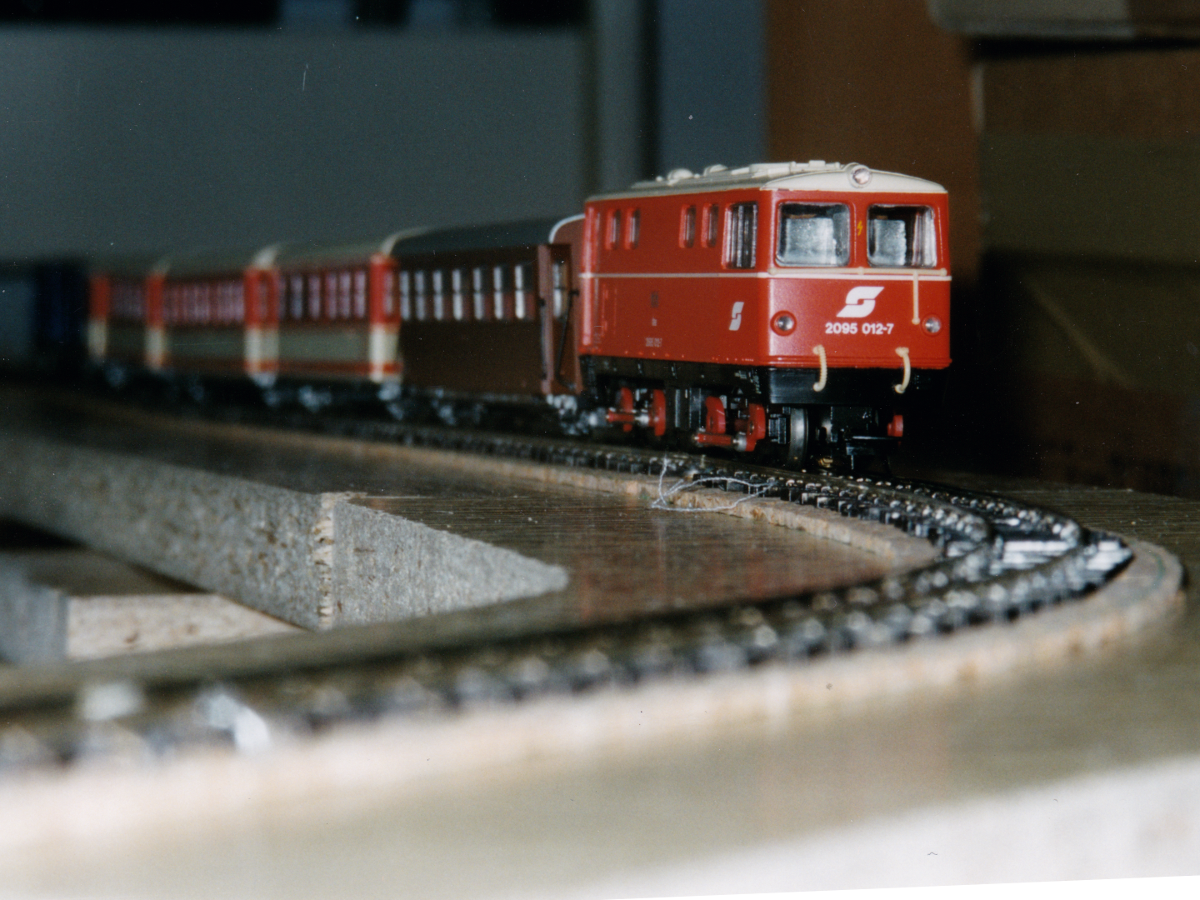

Die erste Probefahrt über die Modulstrecke
Die erste Probefahrt über die Modulstrecke

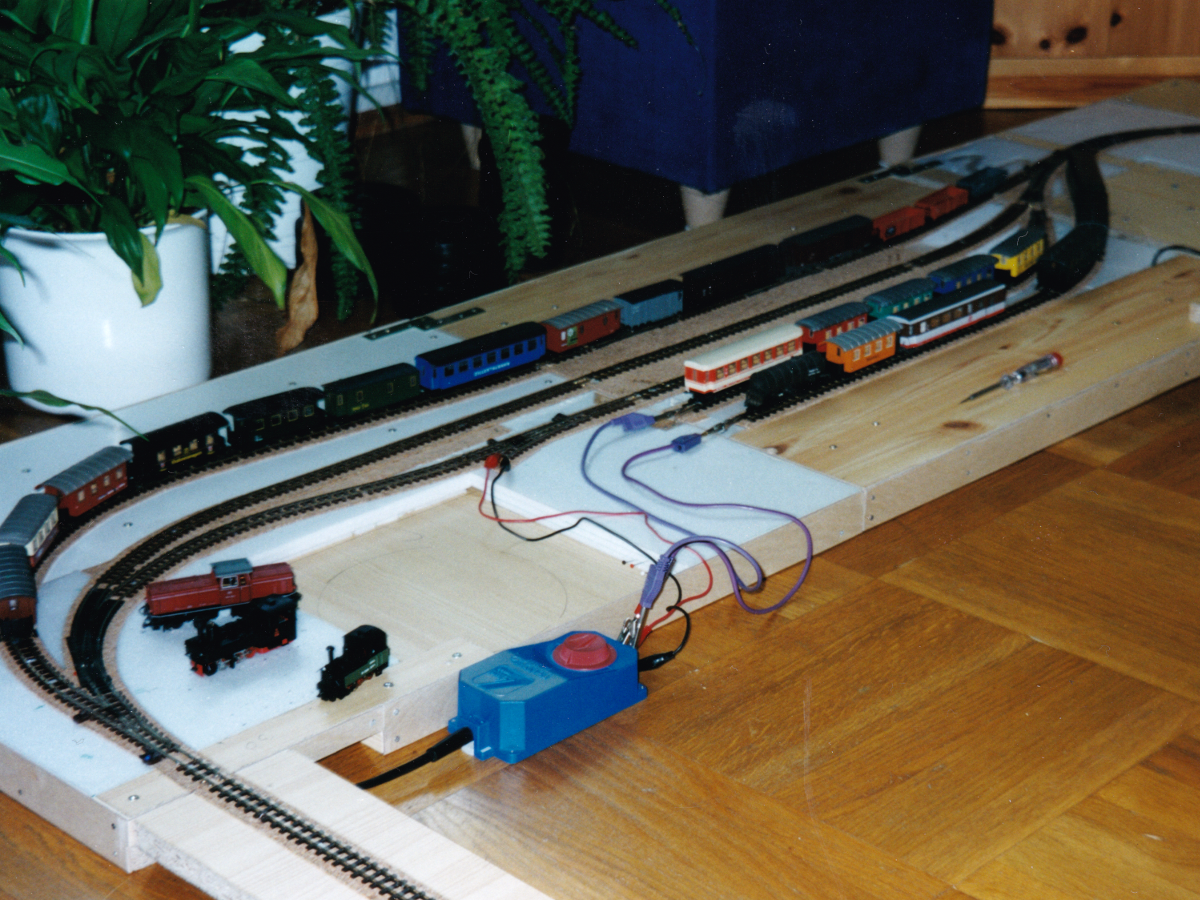

Die Bahnhofssegmente mit provisorischer elektrischer Versorgung während der ersten Probefahrten
Die Bahnhofssegmente mit provisorischer elektrischer Versorgung während der ersten Probefahrten

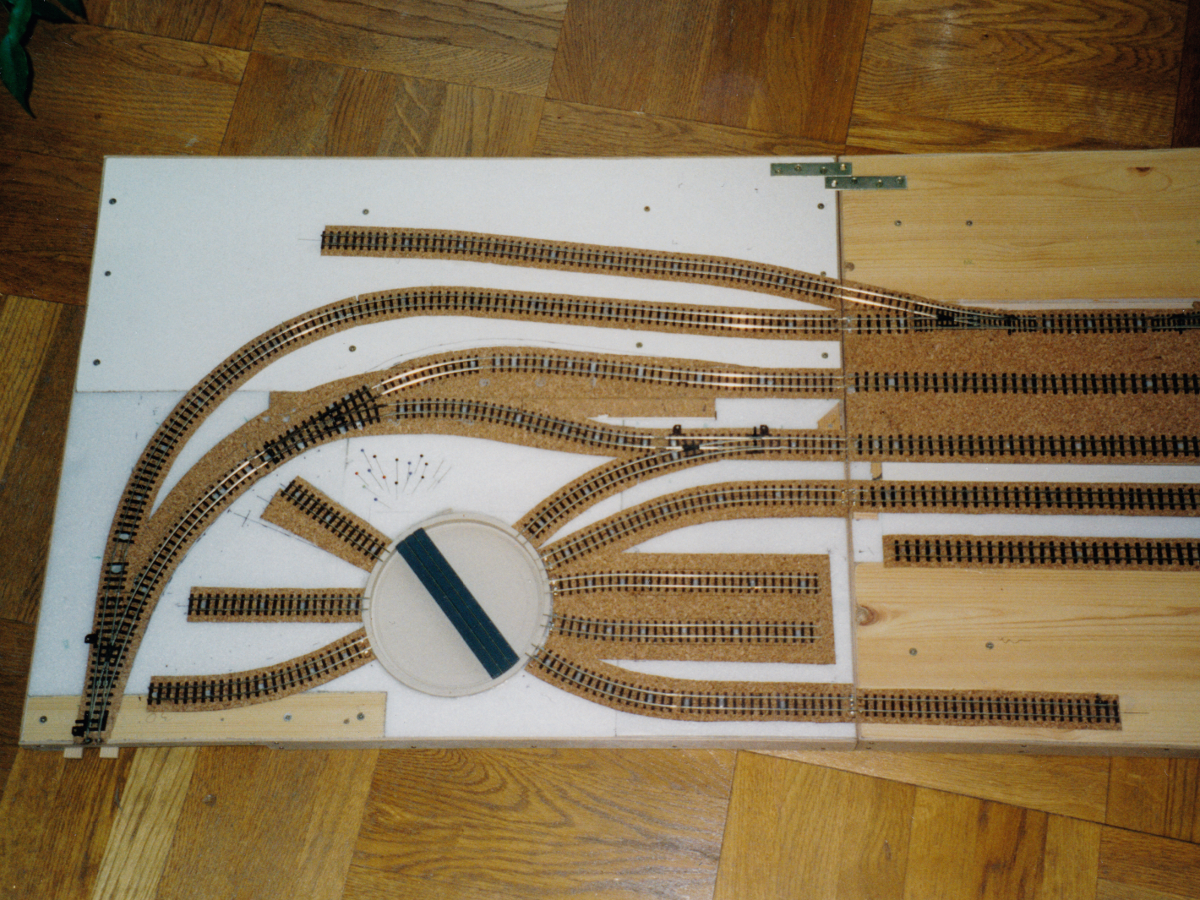

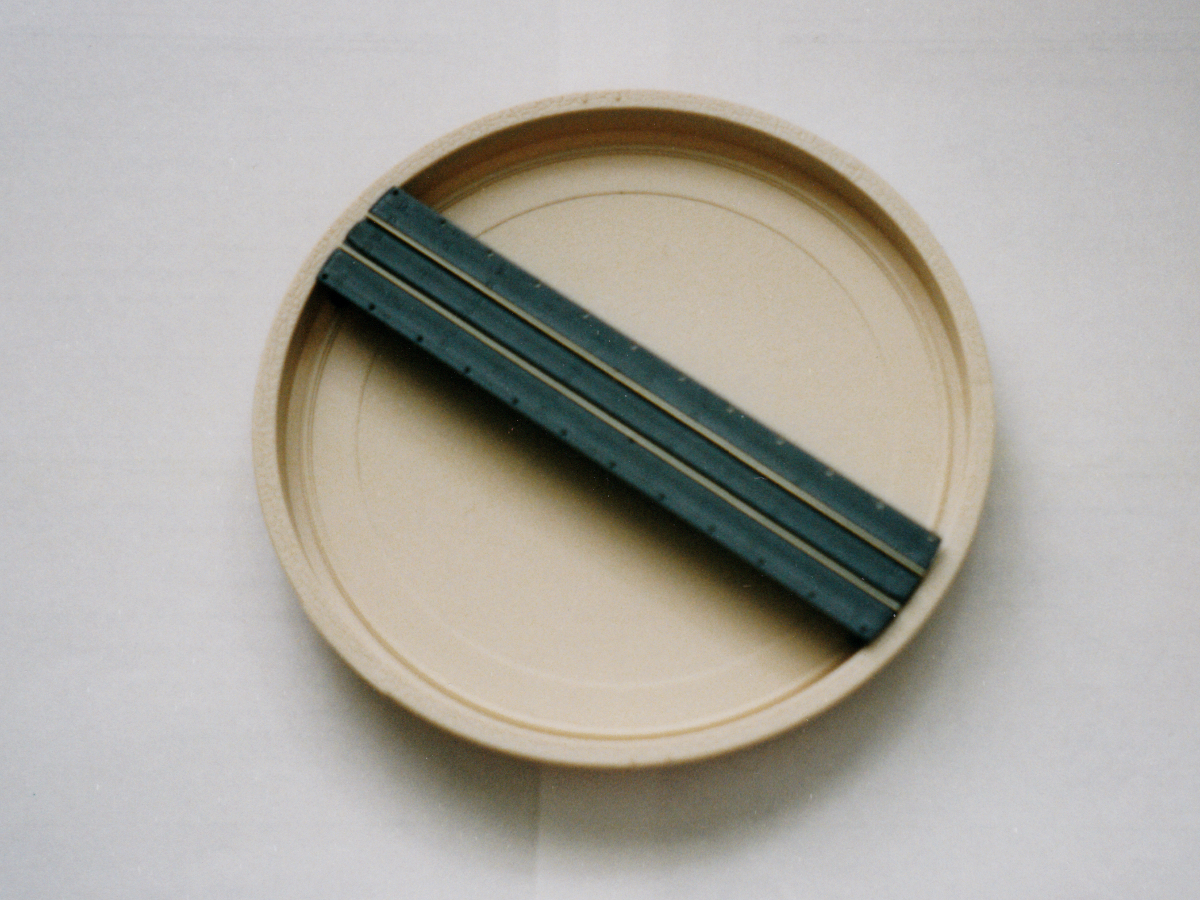

Peco-Drehscheibe für Handbetrieb
Peco-Drehscheibe für Handbetrieb

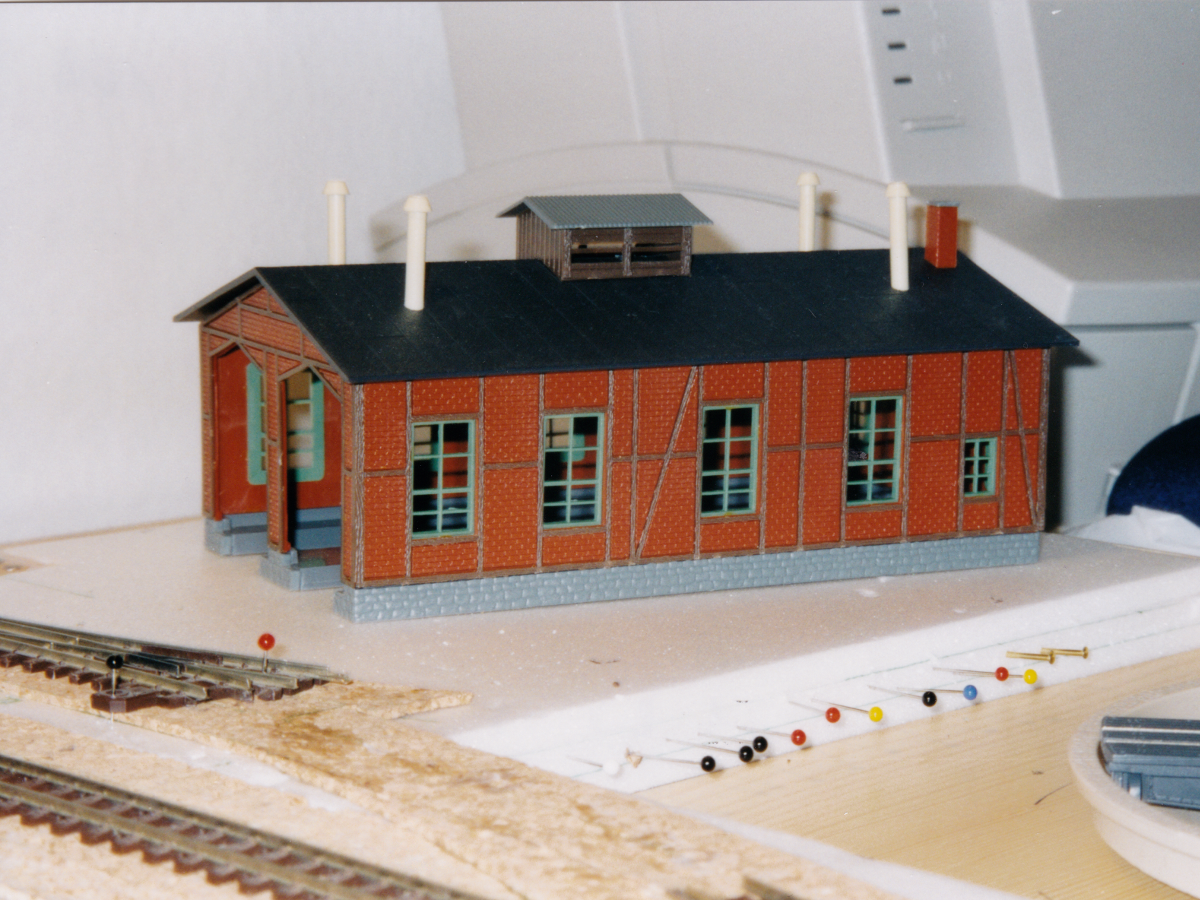

Lokschuppen von Auhagen
Lokschuppen von Auhagen

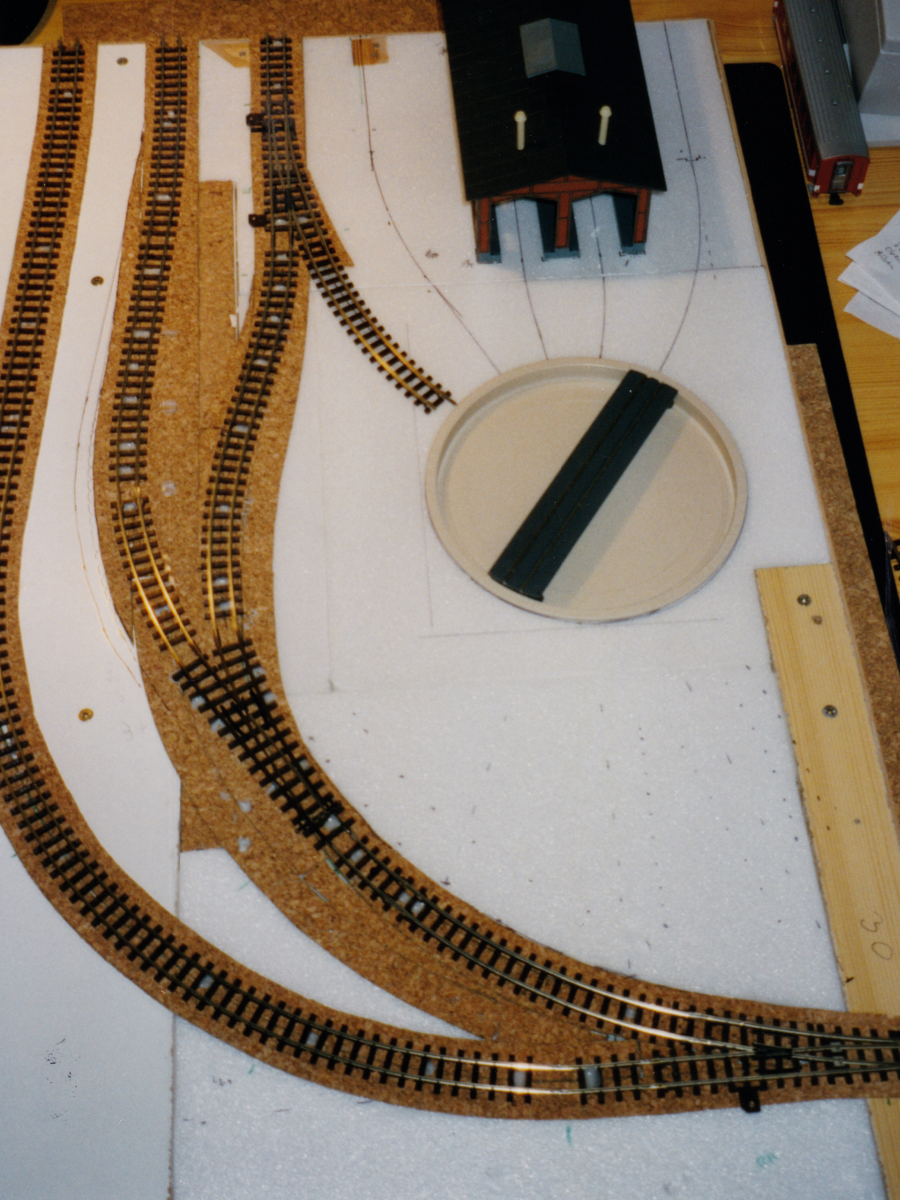

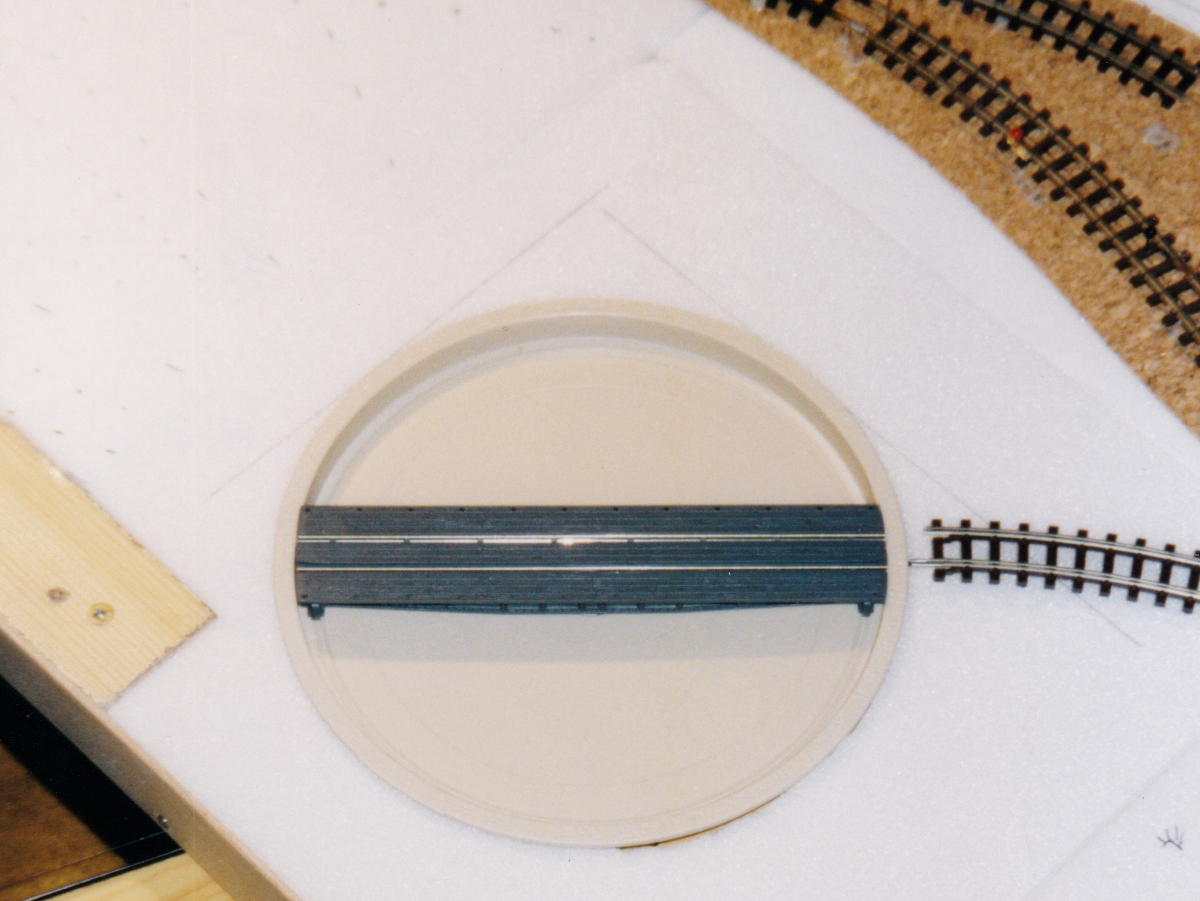

Stellprobe mit Drehscheibe und Lokschuppen
Stellprobe mit Drehscheibe und Lokschuppen

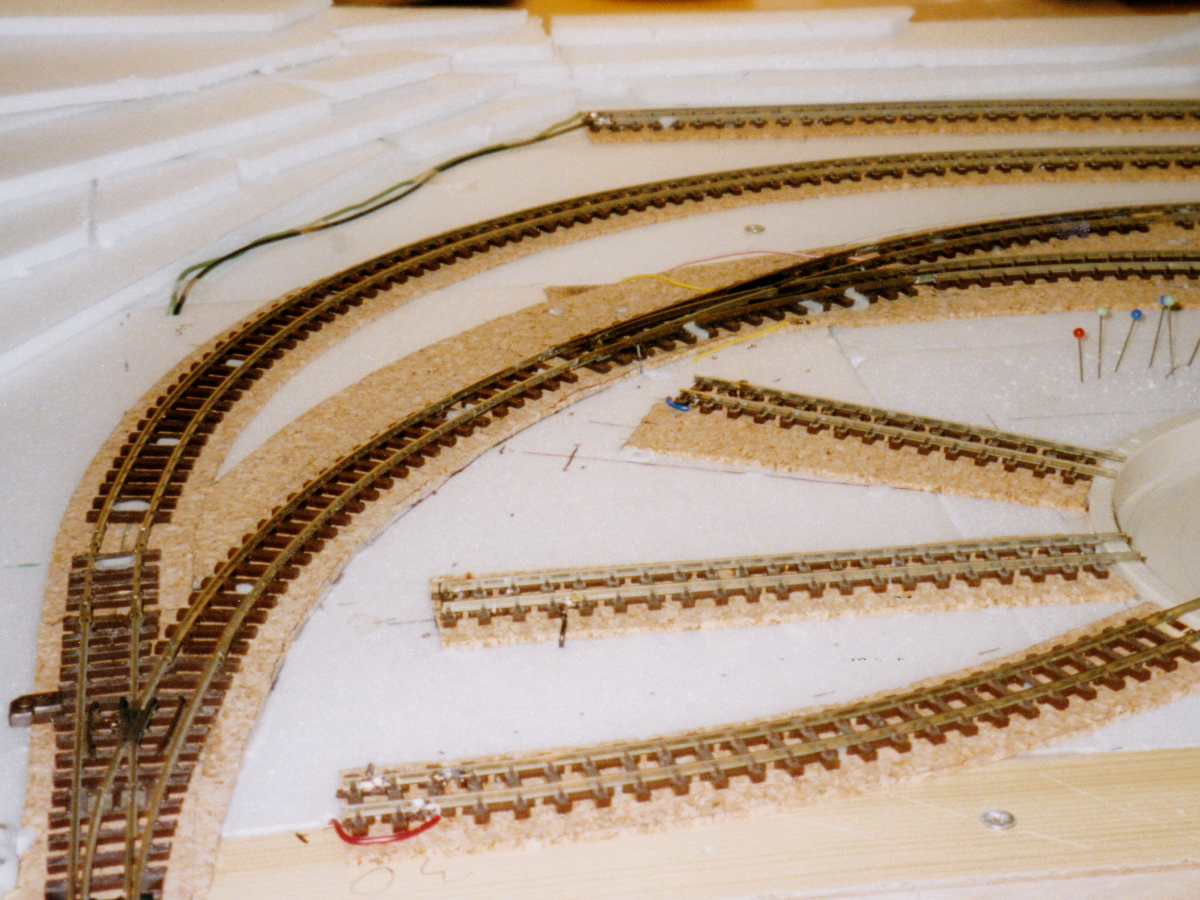

Der BW-Bereich mit Korkunterbau und Drehscheibe
Der BW-Bereich mit Korkunterbau und Drehscheibe


Unterflur montierter N-Weichenantrieb
Unterflur montierter N-Weichenantrieb

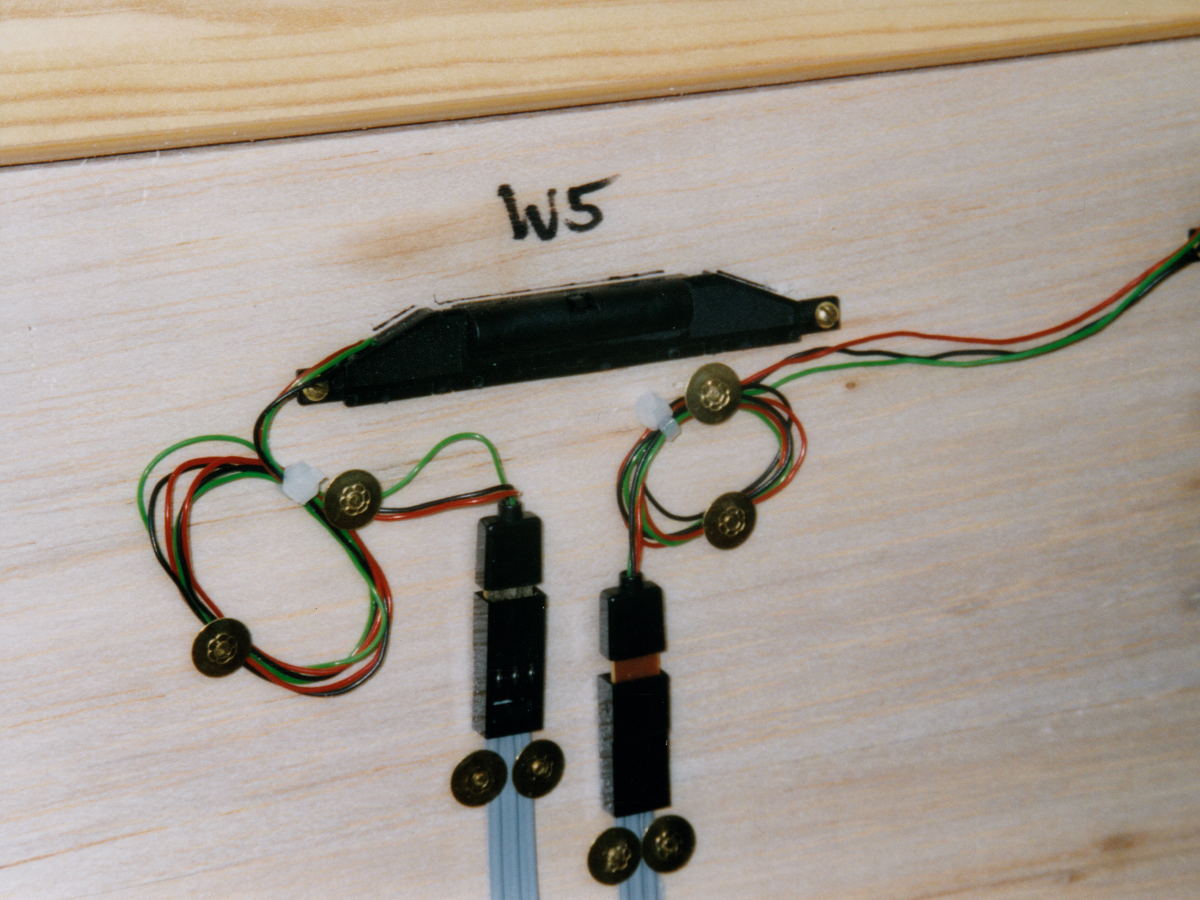

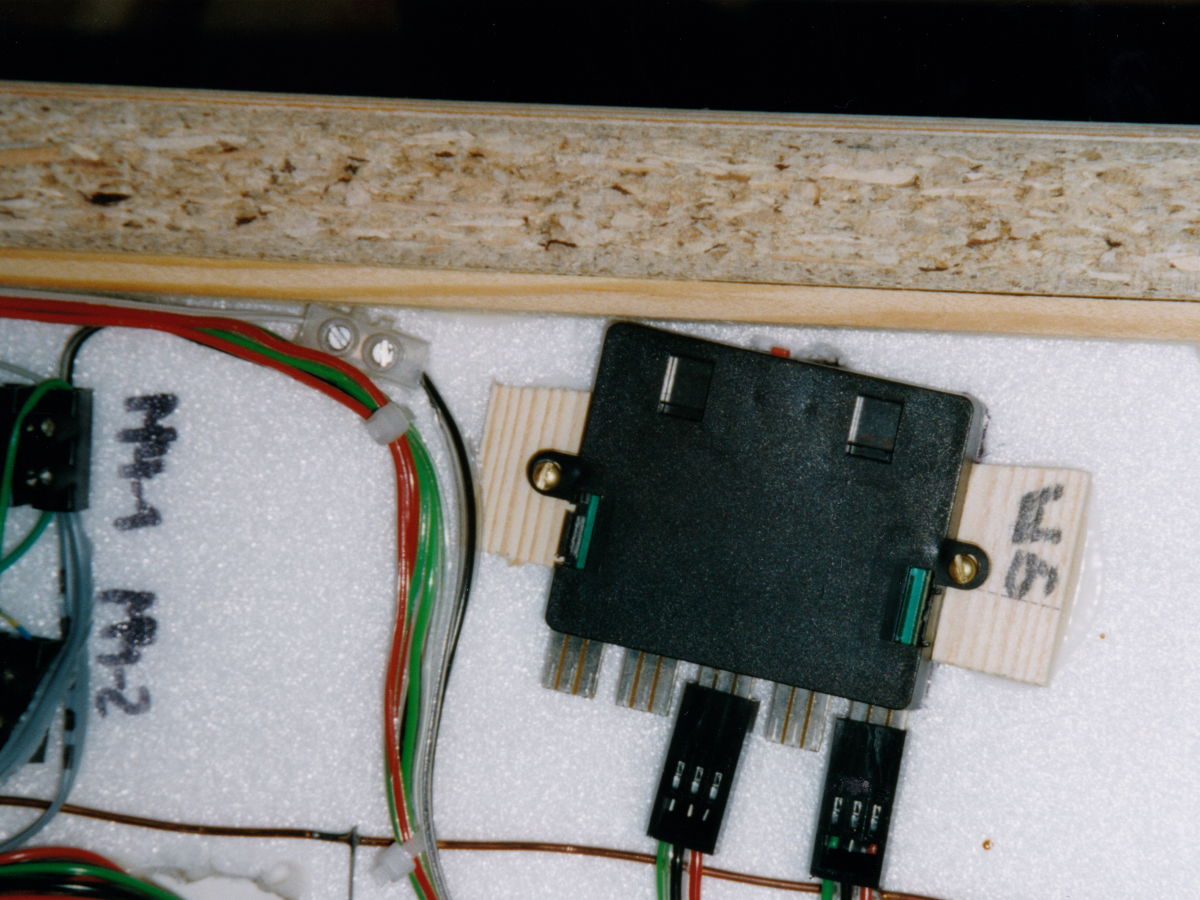

Roco Relais wurden auch als Unterflur-Antriebe verwendet
Roco Relais wurden auch als Unterflur-Antriebe verwendet

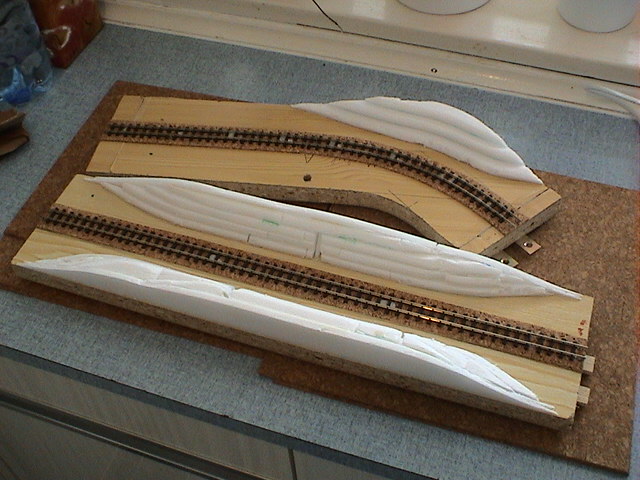

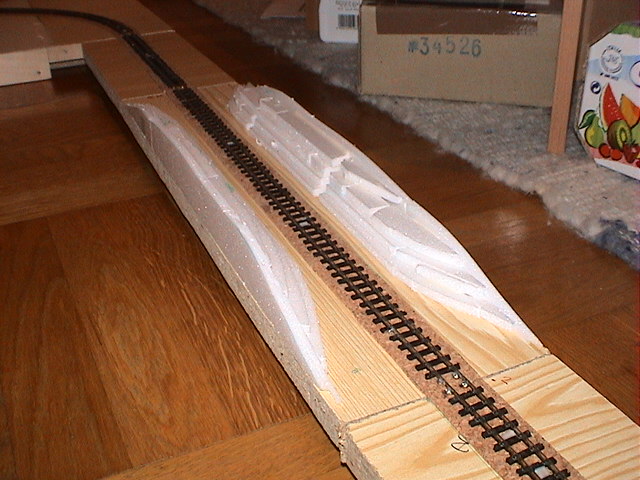

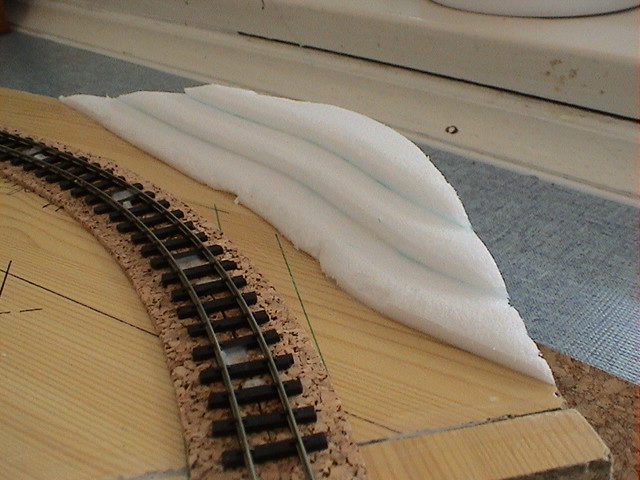

Beginn des Landschaftsbaus
Beginn des Landschaftsbaus

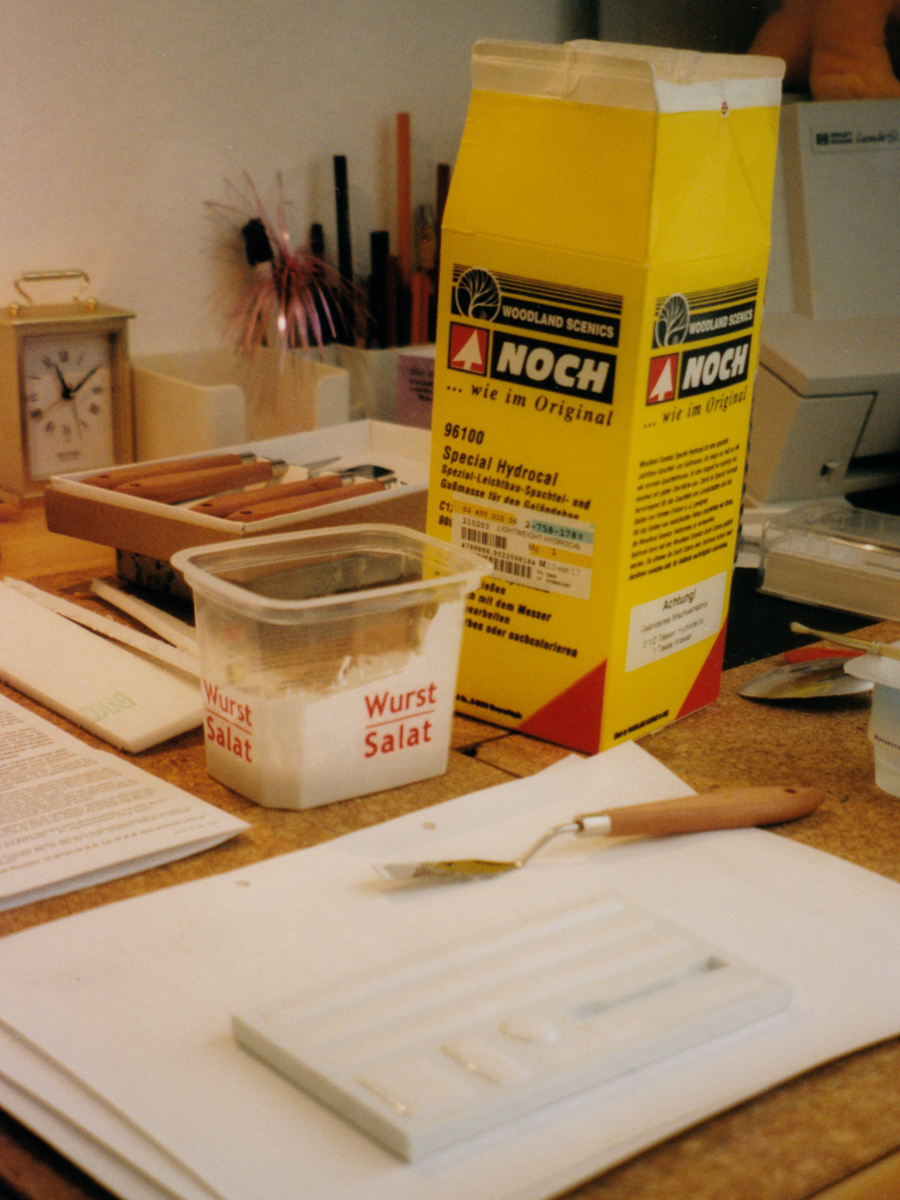

Mauern und Bahnsteigkanten werden als Gipsabgüsse hergestellt
Mauern und Bahnsteigkanten werden als Gipsabgüsse hergestellt

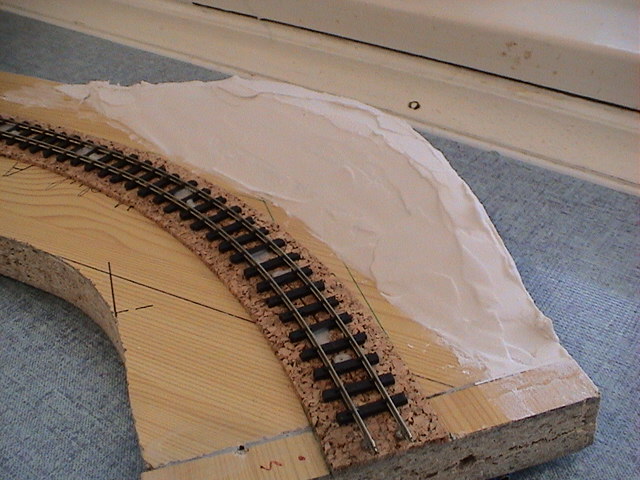

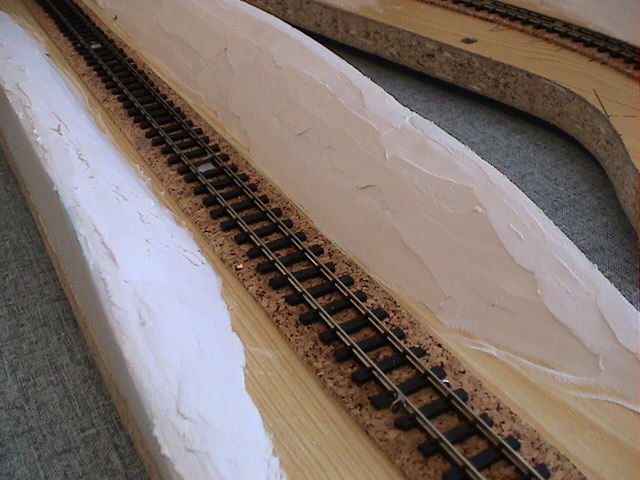

Durch Auftragen einer Gipsschicht wird die endgültige Oberfläche modelliert
Durch Auftragen einer Gipsschicht wird die endgültige Oberfläche modelliert

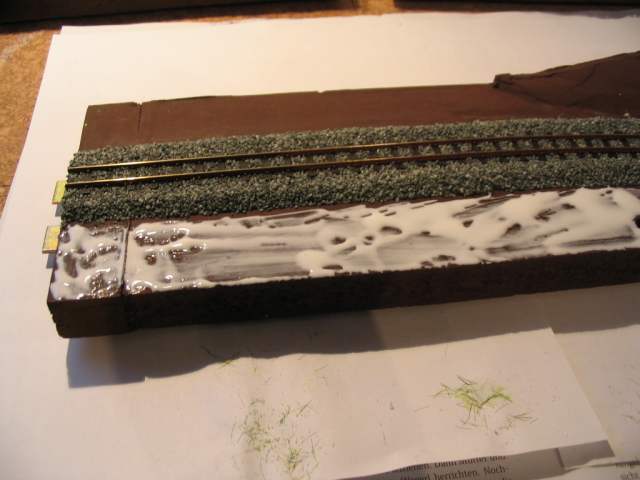

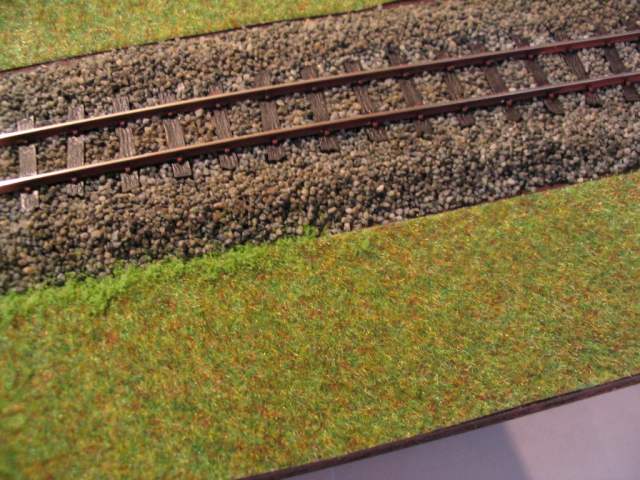

Grasmatte als Grundlage für die Begrünung
Grasmatte als Grundlage für die Begrünung

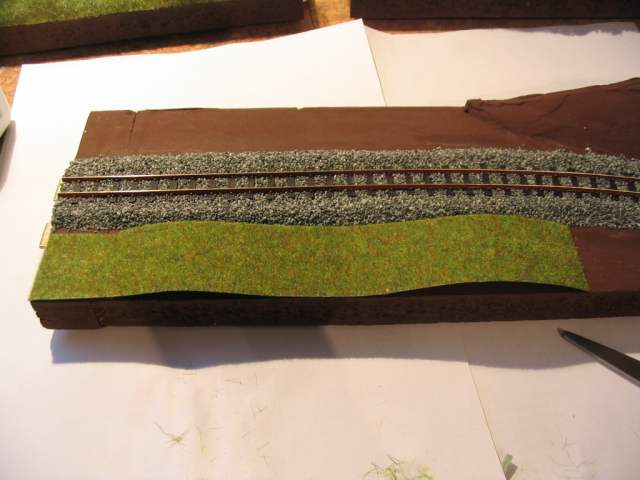

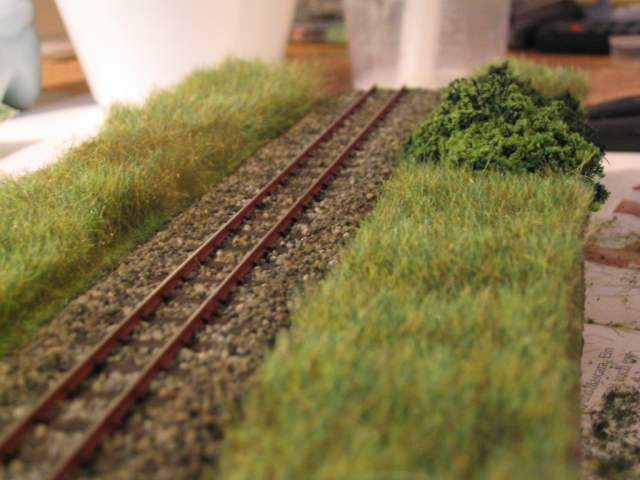

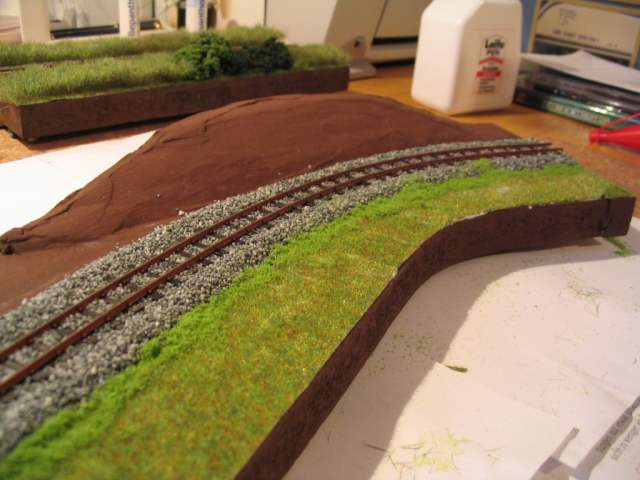

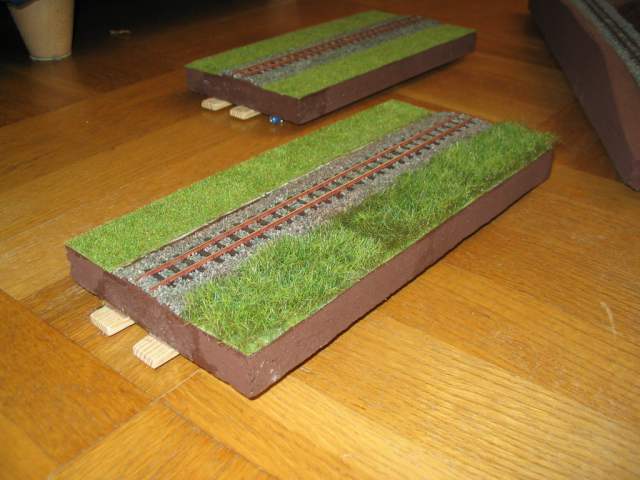

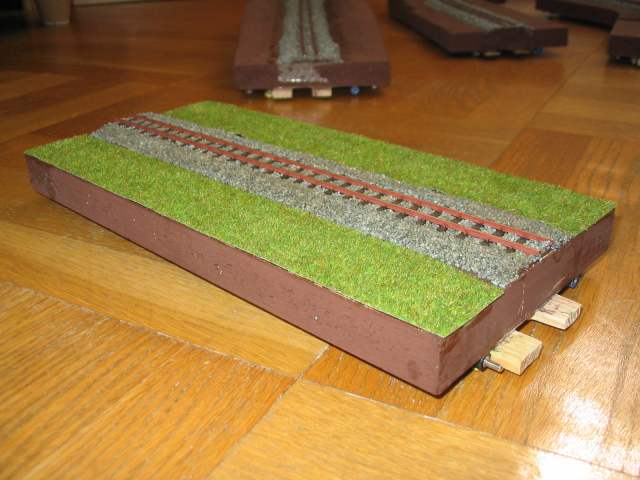

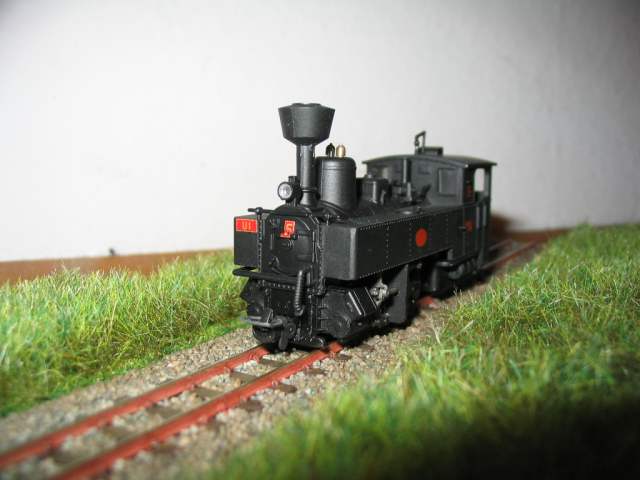

fertig "grundiertes" Modul vor der endgültigen Begrasung
fertig "grundiertes" Modul vor der endgültigen Begrasung
